Spindelreihenrevolver

Spindelkonfiguration

Wählen Sie aus einer Vielzahl möglicher Spindelvariationen die für Ihre Fertigung optimale Lösung!

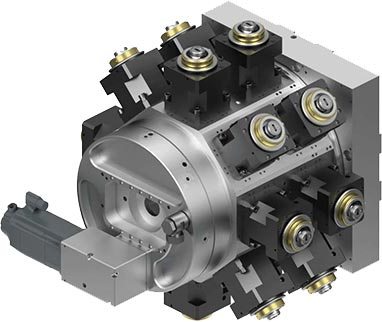

zweispindlig: A = 160 mm

zweispindlig: A = 160 mm

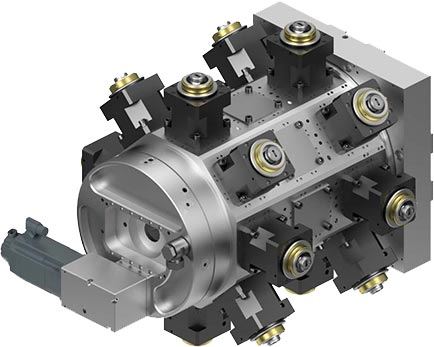

zweispindlig: A = 320 mm

zweispindlig: A = 320 mm

dreispindlig: A = 160 mm

dreispindlig: A = 160 mm

vierspindlig: A = 160 mm

vierspindlig: A = 160 mm

FM SMART Serie 1 FM SMART Serie 2
SPINDEL­REIHEN­REVOLVER 1 2 1 2 3 4
Typ 8-fach
2 Spindel­reihen (A = 160mm)
2 Spindel­reihen (A = 320mm) - -
3 Spindel­reihen (A = 160mm) - -
4 Spindel­reihen (A = 160mm) - -
Drehzahl 16.000 min-1
Drehzahl 8.000 min-1
● = Standard, ○ = Option, - = nicht möglich

Leistungsstarke Spindeln

Kraftvolle, jeweils direkt angetriebene Spindeln
sorgen für ausgesprochen leistungsstarke, effiziente Bearbeitung.

  • Spindelsystem: HSK 63 (andere optional)
  • Max. Spindelleistung: 29 kW (S6)
  • Max. Drehzahl: 16.000 min-1
  • Max. Drehmoment: 62 Nm (S6)
  • Indexierzeit (Station-Station): 0,8 s
  • Wassergekühlte Direktantriebe
Spindelleistungsdiagramm

Komfortabler Werkzeugwechsel

  • Einfaches und bequemes Einrüsten der Spindelwerkzeuge von der Maschinenseite
  • Für größere Werkzeugkapazitäten lassen sich optional Erweiterungsmagazine installieren
FM SMART - Werkzeugwechsel
