Le système modulaire VTM permet de configurer les machines en centres de tournage et de fraisage multifonctionnels pour un usinage complet et économique dans une plage de diamètres de table de 2 500 à 8 000 mm et des hauteurs de pièces pouvant atteindre 5 150 mm. Toutes les machines sont équipées de deux montants ainsi que d'une ou deux unités de travail RAM. En option, toutes les variantes sont également disponibles avec une traverse réglable (axe W). Les autres avantages de ce concept sont une fiabilité et une disponibilité élevées ainsi que des avantages en termes de coûts grâce à des composants de machine éprouvés et standardisés.
| 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre de la table | mm | 2.500 | 3.000 | 3.500 | 4.000 | 4.500 | 5.000 | 5.500 | 6.000 | 7.000 | 8.000 |
| Diamètre de rotation | mm | 2.800 | 3.300 | 3.800 | 4.300 | 4.800 | 5.500 | 6.000 | 6.500 | 7.500 | 8.500 |
| Nombre de pièces max. Poids de la pièce | t | 15 | 20 | 30 | 40 | 50 | 60 | 70 | 85 | 110 | 140 |
| Hauteur max. Hauteur de rotation | mm | 5000 | |||||||||
| Broche d'entraînement | kW | 37 / 60 / 70 | |||||||||
| Section transversale de la RAM | mm | 360×400 / 500×500 / 600×600 | |||||||||
| Puissance de l'entraînement de la table (S1) | kW | évolutif | |||||||||
| Couple de table (S1) | kNm | évolutif | |||||||||
| Vitesse de rotation max. Vitesse de rotation de la table | min-1 | évolutif | |||||||||

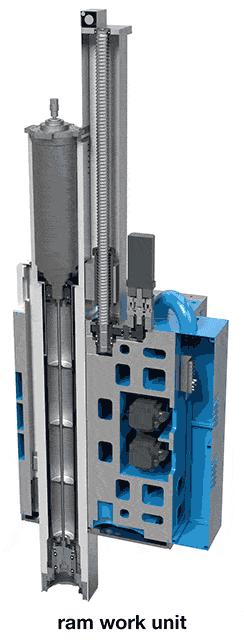

Concept de RAM performant
Les unités de travail RAM de la série VTM offrent une série de technologies innovantes pour un usinage de haute précision stable et précis ainsi que des possibilités extrêmement flexibles pour les exigences les plus diverses en matière de tournage, de perçage et de fraisage.
- Choix varié de configurations pour la puissance, la section et les longueurs de coulisseau
- Entraînement de la broche d'outil intégré dans le RAM avec boîte de vitesses à 2 niveaux
- Arbre d'entraînement en CFK pour ménager l'entraînement et assurer une dynamique élevée
- Entraînement à pignon et crémaillère à serrage électrique maître-esclave pour une dynamique et une précision de positionnement maximales dans l'axe X lors de processus de perçage et de filetage rapides
- Logement stable avec accouplement Hirth et alimentation en énergie pour le raccordement de différents groupes auxiliaires, y compris l'auto-détection
| Puissance / kW (S1) | Course du coulisseau / mm | |||||||
|---|---|---|---|---|---|---|---|---|
| Poussoir mm | 37 | 60 | 70 | 1250 | 1600 | 2000 | 2500 | 3000 |
| 360 x 400 | ■ | □ | ■ | □ | □ | |||
| 500 x 500 | ■ | □ | ■ | □ | □ | □ | ||
| 600 x 600 | ■ | □ | □ | ■ | □ | □ | □ | |
Processus et agrégats de tête
Tourner
Percer | Fileter
Fraisage | Taillage
Ponçage
Magasins d'outils et d'accessoires
ELHA propose non seulement des magasins standard pour outils et accessoires, mais aussi des solutions individuelles pour vos besoins de fabrication dans les dimensions les plus diverses. Une large gamme d'accessoires compatibles est également disponible pour les applications les plus diverses.
Tool Arena avec robot de changement d'outils
ELHA Magasin standard
