Mechanische Eigen- und Lohnfertigung

Als erfahrene und langjährige Spezialisten auf dem Gebiet des Werkzeugmaschinenbaus und der Zerspanung bieten wir unseren Kunden ein umfangreiches Leistungsspektrum. Von der Konstruktion und Planung mit modernster CAD/CAM-Technologie, über sämtliche Bearbeitungsoptionen bis hin zur Montage erhalten Sie von uns Komplettlösungen aus einer Hand – mit Flexibilität, Leidenschaft und höchster Präzision!

Rundum-Service

Auf Wunsch bieten wir Ihnen mit Hilfe von kompetenten Zulieferern und Dienstleistern die Komplettbearbeitung Ihrer Werkstücke an. Folgende externe Zusatzleistungen stehen dabei zur Verfügung:

  • Beistellung von Gießereierzeugnissen; inkl. Modelle
  • Schweißteile bis 20 t, einschließlich Glühen und Sandstrahlen
  • Wärmebehandlung inkl. aller Härteverfahren
  • Oberflächenveredelung
  • Lackierungen
  • Erodieren, Senk- und Drahtschneiden
  • Verzahnen, Nuten sowie Räumen
  • Brennschneiden und Laserschneiden

Alles aus einer Hand

Neben den Bearbeitungsmöglichkeiten in der Fertigung bietet ELHA weitere Leistungen an:

  • Detailierte CAD-Konstruktion (in SolidWorks)
  • NC-Programmerstellung mit modernster CADund CAM-Software für kurze Programmierzeiten
  • Teil- und Komplettmontagen
  • Beratung durch eigene Fachkräfte für Elektrik, Elektronik und Hydraulik
  • Schaltschrankbau und Elektrokonstruktion

Auszug aus unserem Leistungsprogramm

Herstellung von Maschinenbauteilen

Z-Führungsgehäuse

Z-Führungsgehäuse

Rahmen

Gestellbauteile

Herstellung von Spindeln

Spindelfertigung SK/HSK

Spindelfertigung SK/HSK

Spindeln

Spindeln

Herstellung von Mehrspindelköpfen

vorbearbeitete Mehrspindelköpfe

Herstellung von Fräs- und Vorsatzköpfen

Vorsatzfräskopf

Vorsatzfräskopf

90° Winkelfräskopf

90° Winkelfräskopf

Wechselkopfstation einer ELHA Maschine

Vorsatzkopfwechselstation einer ELHA Maschine

Herstellung von Spannvorrichtungen

Grundkörper

Vorrichtungsgrundkörper

Komplett

Komplette Spannvorrichtung

Prüfstand

Vorrichtungsprüfstand

Qualitätssicherung

Kontrolle

Werkstückkontrolle

Hebel

Abgleich eines Werkstücks mit der Zeichnung

Spannvorrichtung auf einer Koordinatenmessmaschine

Spannvorrichtung auf einer Koordinatenmessmaschine

Vermessung auf einer Koordinatenmessmaschine

Vermessung auf einer Koordinatenmessmaschine

Vorsatzfräskopf bei der Vermessung

Vorsatzfräskopf bei der Vermessung

CAM-Programmierung

CAM-Programmierung

CAM-Programmierplatz

ELHA verwendet das CAD-System Solidworks.
Die Fertigung verfügt über 5 CAM-Programmierplätze.

Maschinenpark und Leistungsspektrum

Vielfalt in Form und Material - Ihre Vorgaben setzen unsere Fachkräfte präzise und zuverlässig in die Tat um. Ein leistungsstarker Maschinenpark ermöglicht dabei eine große Produktionsvielfalt in unterschiedlichsten Materialien.

Bearbei­tungs­zentren X Y Z Achsen
DMU 200P 1.800 2.000 1.100 5 Achsen
Heller MCH350-C 1.250 1.000 1.300 5 Achsen
DMU 80 HI Dyn 800 700 600 5 Achsen
Mori Seiki NMV 5000 DCG 730 510 510 5 Achsen
DMU 80P 800 700 600 H/V
Mori Seiki NV 5000 ALPHA 1 1.000 510 510 3 Achsen
OKK 2.040 635 635 3 Achsen
Bohrwerk X Y Z
Bohrwerk Union 2.500 1.600 800
Bohrwerk TOS 1.250 1.120 1.000
Lehrenbohrwerk DIXI TCA 350 1.000 1.000 1.000
3D-Messmaschinen X Y Z
Wenzel Messmaschine 1.200 2.500 1.000
Wenzel Messmaschine (2x) 800 1.500 800
Drehmaschinen ø Länge
Böhringer DUE 800 4.000
Böhringer DUE (2x) 500 1.500
Matra MD25 500 1.000
CTX 400 400 600
DUS 400 ti 400 1.000
Schleifmaschinen Länge
Universal (innen/ außen) Studer S33 Ø 350 1.000
Außenschleifen Ø 355 1.500
Innenschleifen Ø 300 250
Flachschleifen ELB 550 1.550
Flachschleifen ELB 400 600
4 CAD-CAM-Programmierplätze

Fertigung im Werk

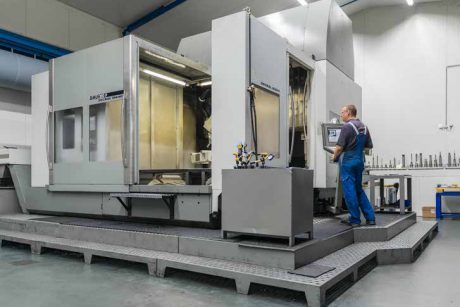

5-Achs BAZ 200P

5-Achs Bearbeitungszentrum 200P

Feinstbearbeitung im Klimaraum

Feinstbearbeitung auf DIXI 350 TCA im Klimaraum
