5-Seiten/5-Achs Simultanbearbeitung

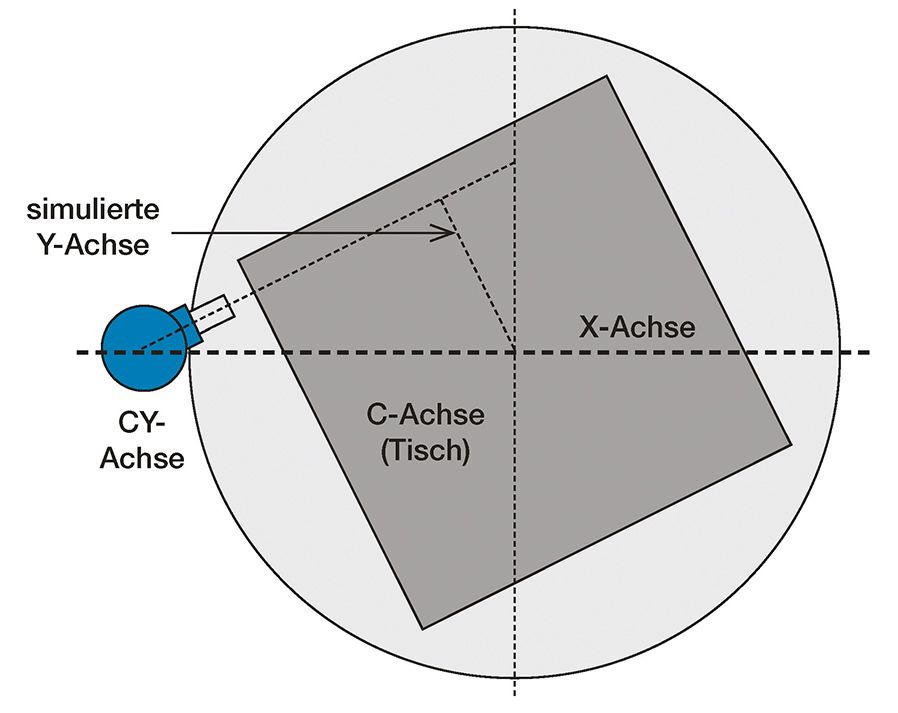

Die VTM Maschine zeichnet sich durch eine weitere, einzigartige Technologie aus: Die Doppel-C-Achseninterpolation. Mittels dieser Technologie wird eine lineare Y-Achse durch simultane Interpolation der Rundtisch C-Achse sowie der achsparallelen CY-Achse im Werkzeugträger der RAM-Einheit realisiert. Diese Technologie bietet folgende Vorteile:

  • Flexible 5-Seiten/5-Achs Simultanbearbeitung in Verbindung mit einem ELHA HV-Fräskopf
  • Enorm platzsparend, da eine lineare Y-Achse entfällt
  • Hochgenau, durch präzisen SDD Tisch C-Achsantrieb und CY-Direktantrieb im RAM

HV Schwenkfräskopf

ELHA bietet für die VTM Serie einen Horizontal-Vertikal Schwenkfräskopf mit modernster Antriebstechnologie für zwei Stößelgrößen und unterschiedliche Anwendungsbereiche an:

  • Stößel 500 x 500 mm für leichte bis mittelschwere Zerspanung
  • Stößel 600 x 600 mm für Schwerzerspanung von vorzugsweise kubischen Werkstücken
Stößel Leistung Drehzahl Drehmoment
mm kW (S1) min-1 Nm
500 x 500 37 8.000 875
600 x 600 37 8.000 875
600 x 600 60 4.000 2.000

Anwendung

Vorschau - Seitenbearbeitung mit Horizontal-Fräskopf

Seitenbearbeitung mit Horizontal-Fräskopf

Vorschau - Video Schrägenbearbeitung mit HV-Fräs-kopf und feststehender B-Achse

Schrägenbearbeitung mit HV-Fräskopf und feststehender B-Achse

Vorschau - Video 5-Achs Simultanbearbeitung mit HV-Kopf, sowie dyn. B-Achse

5-Achs Simultanbearbeitung mit HV-Kopf sowie dynamischer B-Achse
